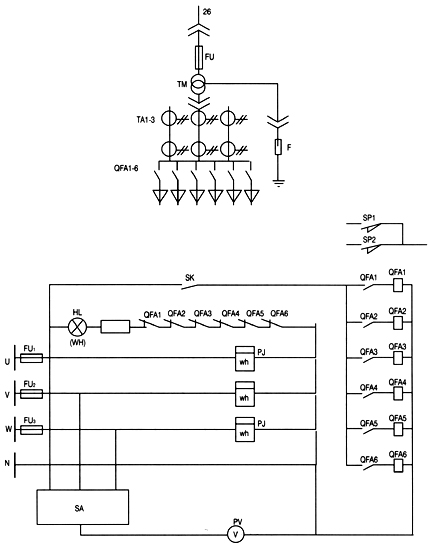

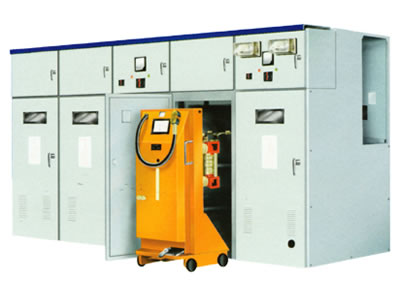

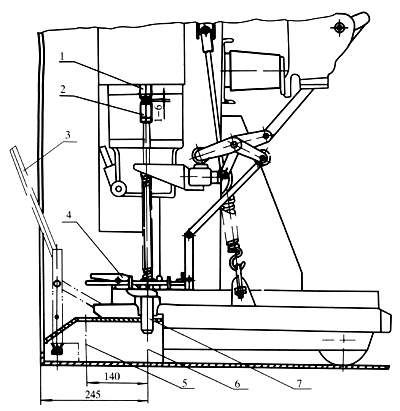

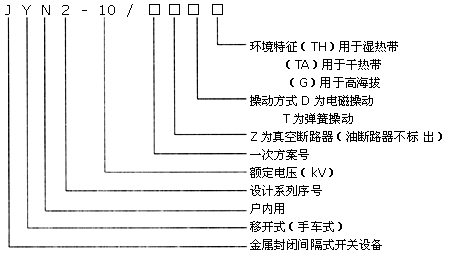

产品型号：JYN2-10型户内移开式交流金属封闭开关设备 一、概述       JYN2-10型户内移开式交流金属封闭开关设备（以下简称开关柜）适用于交流50Hz，额定电压为3-10kV，额定电流630~3150A的三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。可满足各种发电厂、变电站（所）及工矿企业的使用要求。      本产品符合GB3906《3-35kV交流金属封闭开关设备》标准和IEC-298《交流金属封闭开关设备和控制设备》标准，并符合机械工业部和水利电力部联合提出在金属封闭开关设备中安装防止电器误操作装置的要求，即“五防”要求： a.防止带负荷拉合隔离开关； b.防止误拉误合断路器； c.防止带接地线合闸； d.防止有电挂“接地线”； e.防止误入带电间隔。   二、 正常的使用环境条件 a.环境温度   上限+40°C                 下限-5°C（允许在-30°C时储运）； b.海拔高度不超过1000m（凡海拔超过1000m的地方，按JB/Z102-71《高压电器使用于海拔地区的技术要求》规定处理）； c.相对湿度不大于90%（+25°C时）； d.地震烈度不超过8度； e.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。                         　    三. 型号及含义        四. 额定参数     1、 本开关柜的额定参数符合产品技术条件的规定，其主要参数见表1。 序号 名称 单位 ZN28-10 630A ZN28-10 1250A ZN28-10 3150A SN10-10 I C1 SN10-10 Ⅱ C1 SN10-10 Ⅲ C1 1 额定电压 kV 3                    6                   10 2 最高工作电压 kV 3.5                  6.9                 11.5 3 开关柜额定电流 A 630 800② 800② 1000① 1600 2500 4 断路器额定电流 A 630 1000 1000 1250 2000 3000 5 额定短路开断电流 kA（有效值） 16；16kV时为20 31.5 31.5 6 额定短路关合电流 kA（峰值） 50 80③ 80 7 额定峰值耐受电流 kA（峰值） 50 80 80 8 4S额定短时耐受电流 kA（有效值） 20 31.5 31.5 9 开断电容器 kvar   1000   10 一次母线额定峰值耐受电流 kA（峰值） 50 80 80 11 外型尺寸④ 宽×深×高（mm） 840×1500×2200 1000×1500×2200 1200×1500×2200 12 重量 kg 750 800 1000A 1000 2500A 1200 ①在开关柜内经试验可达1200A。         ②在开关柜内经试验可达900A。      ③在开关柜内经试验可达95KA（峰值）     ④方案26，宽度为1200mm。 2 、一次回路的电器设备技术参数见表2-10。     直流电磁操动机构   表2 型号 所配断路器型号 线圈动作电流（A) 合闸 分闸 110V 220V 24V 48V 100V 220V CD10 I SN10-10 I C1 196 98 37 18.5 5 2.5 CD10 Ⅱ SN10-10 ⅡC1 SN10-10 ⅡC/1250 240 120 37 18.5 5 2.5 CD10 Ⅲ SN10-10 ⅢC/2000             3000 294 147 　 18.5 5 2.5                弹簧操动机构  表3 名称 额定工作电压下的工作电流（A) 直流 交流 　 48V 110V 220V 110V 220V 380V 合闸电磁铁 6 2.3 1.2 <9.5 <5 <3 分闸电磁铁 2.4 1.1 0.56 <2.5 <1.2 <0.8 过电流脱扣器 5 失压脱扣器 额定工作电压（V) ～110或～100 ～220 ～380 额定功率(VA) <40 储能电机 型号 HDZ-113 HDZ-213 HDZ-313 额定工作电压（V) 110 220 ～380 额定功率（W) <450 注：亦可配用CT17、CT19弹簧机构及CD17行电磁机构            电流互感器 表4  型号 额定电流（kV) 额定电流IN（A 准确级次  二次负荷（VA) B级额定10%倍数 IS热稳定电流Itn 动稳定电流Idrn LZZB6-10 10 5～200    10/15 10 150LN 1.8 I tn （最大24.5kA) （最大44kA) LZZQB6-10 100～300 15/20 15 44kA 79kA 400～500 0.5/B 20/30 600～1500    30/40 LMZB6-10 1500～2000 0.5/B 50/50 15        3000～4000 B/B 60/60 也可选用同类产品的电流互感器，其型号详见一次方案表（下各表同)          电压互感器  表5 型号 额定电压（V) 额定容量（VA)  极限负荷 0.5级 1级 3级 JDZ6-3 3000/100 25 40 100 200 JDZ6-6 6000/100 50 80 200 400 JDZ6-10 10000/100 JDZJ6-3         25                40 100 200 JDZJ6-6 50 80 200 400 JDZJ6-10     熔断器 表6 型号 额定电压（kA) 三相额定断流容量（MVA) 额定电流（A) 熔丝额定电流（A) 切断极限短路电流时限流峰值（kA) RN3-10 3 200 20 2，3，5 7.5，10 15，20 24.5 6 14 10 8.6 RN2-10 3 500 0.5      160 6 1000 300 10 1 000           避雷器 表7 型号 额定电压（有效值)（kV) 灭弧电压（有效值)（kV) 工频放电电压（有效值)（kV) 冲击放电电压（1.5～20us)不大于（峰值)（kV)  残压10/20us不大于（峰值)（kV) 3kV 5kV FS3 3 3.8 9～11 21 16 17 6 7.6 16～19 35 28 30 10 12.7 26～31 50 47 50 FZ2 3 3.8 9～11 20 14.5 16 6 7.6 16～19 30 27 30 10 12.7 26～31 46 45 50 FCD3 3 3.8 7.5～9.5 9.5 9.5 10 6 7.6 15～18 19 19 20 10 12.7 25～30 31 31 33         电容器 表8 型号 额定电压（kV) 标称容量（kVar) 标称容量（µF) YY6.3-12-1 6.3 12 0.96 YY10.5-12-1 10.5 12 0.348 另序电流互感器 表9 型号 配用继电器型号 继电器的使用刻度（A） 继电器的启动电流（A） 单相接地电流（A） LJ1- Φ75 DL-31/0.2 0.1～0.2 0.1 10 DD-1/60 0.03～0.06 0.03 　≯3             接地开关 表10 型号 额定电压（kV）  额定电流（A） 2秒热稳定电流（kA） 动稳定电流（kA） 相间中心距离（mm） JN-10 I 10 1000 31.5 80 230 JN-10Ⅱ 10 1000 31.5 80 250 五、设计和结构      本开关柜的结构用钢板弯制焊接而成，整柜由固定的壳体（以下简称外壳）和装有滚轮的可移开部件（以下简称手车）两部分组成。 1、外壳      外壳用钢板或绝缘板分隔成手车室、母线室、电缆室和继电仪表室四个部分，制成金属封闭间隔式开关设备。      外壳的前上部位是继电仪表室，继电仪表室前门（简称表板，下同）可以装设指示仪表，操作开关，信号继电器、按钮和信号灯等二次设备；室内装有摇门式继电器屏，继电器为凸装板前接线型；室内顶部能装15路小母线，底部为二次插座和端子排，整个小室底下用四组减震器与壳体联成一体以达到避震效果。      外壳的下门内是手车室以及断路器的排气通道，将压力作用下的游离气体通过排气通道从壳体顶部向外排出，门上装有观察窗，可以通过观察窗观看油断路器的油标以及真空断路器的工作状况，底部左下侧为二次电缆进线孔，电缆沿左侧通到继电仪表室。      外壳的后上部分为母线室，一次母线最大截面为2×（10×100）。后下部为电缆室，可放置240mm电缆二根，电流互感器和接地开关都装于其内，底部用绝缘板将电缆室与电缆沟隔离。后面封板上装有观察窗，可以通过观察窗了解设备运行情况。      下封板与接地开关有联锁，当接地开关闭合后才能开启下封板，仪表门前下方装有电压显示灯，当母线带电时灯亮，不能拆卸上封板。 2、 可移开部件（简称手车、下同）。      手车用钢板弯制焊接而成，底部装有四只滚轮，能沿水平方向移动，还装有接地触头、导向装置、脚踏锁定机构，及手车杠杆推进机构的扣攀（可根据用户需要，配涡轮涡杆推进机构）。      手车分断路器手车、电压互感器手车、避雷器手车、电容器避雷器手车、所用变压器手车、隔离手车及接地手车七种。 2.1 手车定位装置      当手车从柜的正面推入柜内时，首先到达试验位置，锁定轴销自动插入试验位置定孔使之锁定，试验位置开关SP1动作，此时应接通二次插头，可对断路器、继电保护等进行动作试验。当手车需进入工作位置时，应踏锁定跳闸机构，使锁定轴销拔出试验位置的定位孔，然后借助杠杆或涡轮涡杆推进机构推进操作杆，使手车退到试验位置并锁定销自动插入工作位置定位孔使之锁定，（见图1），此时工作位置开关SP2动作，试验位置开关复位，这时可通过操作开关使断器合闸。 图1：手车工作位置锁定图 　 1.CD10脱扣铁芯 5.手车试验位置 2.脱扣顶杆 6.手车工作位置 3.杠杆推进操作杆 7.锁定轴销 4.跳闸脚踏板      当手车需退出工作位置时，应脚踏锁定跳闸机构，使锁定销未插入定位孔，然后借助推进操作机构使手车退到试验位置并锁定，试验位置开头SP1动作，工作位置开关复位。当手车需退 出手车室前，应首先解脱二次插头，以防损坏电器。 2.2 断路器手车      手车未达到工作位置或试验位置时，位置开关不工作，且锁定销未插入定位孔，此时断路器不 合闸，手车未达到工作位置或试验位置时，断路器合闸后脚踏跳闸机构被一闭锁装置锁住，他能防止断路器在正常工作时（合闸）由于误拉手车引起误跳开关，当在紧急状况下，可以拉动脚踏锁定跳闸机构右侧的把手（解除闭锁装置），然后用脚踏锁定跳闸机构使断路器跳闸（见图2）。 图2：脚踏跳闸机构     1.CD10脱扣铁芯顶起 2.锁定轴销从工作位置定位孔退出 3.闭锁装置 　 2.3 隔离手车      由于隔离手车不能带负荷从线路中退出工作，因此隔离手车与相对应断路器之间设置有电气联锁装置（原理图见图3）。     图3：隔离手车与相对应断器之间电器联锁 SB： LA18/22  KM1： CZ0-40C/220 SK1： F1-2  SP1-2： JW2-11Z/3 HL： XD5-220 FU1-2： R1-10/4A      当要使隔离手车退出工作位置时，在开关柜外右下侧用操作棒向左转动90º解除机械闭锁，使电气联锁接点SK闭合，分闸线圈QF接通，回路分断不带负荷，这时仪表板上白灯亮，然后才能操动隔离手车。当隔离手车在工作或试验位置时，应将操作棒向右转动90º使手车锁定，然后才能操作相应的QF断路器，这时仪表板上白灯熄灭。在隔离手车正面有操作顺序牌，帮助操作人员在操作隔离手时能按顺序操作。 2.4 所用变压器手车      所用变压器手车跟隔离手车一样，不能带负荷拉动手车，因此所用变压器柜设有电气联锁装置， 原理图见图4。      图4：所用变压器手车电器联锁      TA1-3： LQG2-0.5；  QFA1-6： DZ10-100/334； F： ZB2-260； SK： F1  HL： XD5-220； FU1-3： R1-10/6A；   PJ： DT8； PV： 42L6-V； SA： LW2-4.5/F4-8X； SP1-2： JW2-11Z/3.      当要使所用变压器手车退出工作位置时，在开关柜右下侧用操作杆向右转动90º解除机械闭锁，电气联锁使接点SK闭合，使QFA低压侧开关断电即所用变压器低压侧不带负荷，这时仪表板上白灯亮，然后才能操动所用变压器手车，当所用变压器手车在工作或试验位置时，应将操作杆向右转动90°使所 用变压器手车锁定，然后才能操动所用变压器低压侧开关，这时仪表板上白灯熄灭。 2.5 接地手车      接地手车专为主母线接地而设计，原理图见（图16），当用户需要时可提出订购。 其本体是断路器手车，上部触头由母排将三相短接并接地，在需要母线接地时，将该段母线的进线断路器手车拉出柜外，将接地手车推入该进线柜的试验位置，它依靠电器联锁与该段母线相联的断路器断开并使之不能合闸，这时仪表板上白灯亮，然后才能将接地手车推入到工作位置，使母线接地。考 虑到开关柜在大修时的安全，电源进线端出必须三相接地，此时只要视手车上三个红灯，如进线电源端无电压，则三个红灯熄灭，这时可合上断路器， 使进线电源端三相接地，这时候就可安全检修了。 3 接地和接地开关 3.1 接地       为保证开关柜的骨架与继电仪表室及门上的电器相通，采用软接线相联，在开关柜后下部设置接地端子，当开关柜排列后，沿排列的宽度方向可布设接地母排，材料为6×30铜母线。      该接地端子与开关柜骨架各功能单元、开关设备的接地端子相联接，手车则通过底部接地触头与柜体骨架底部接地回路联接起来，形成一个完整的接地保护系统。
