XGN66-12(Z) 箱型固定式金属封闭开关柜 |
|
一、概述 XGN66-12箱型固定式金属封闭开关设备,是我国自行开发的新一代固定柜,适合与3.6、7.2、12kV三相交流50Hz电力系统中作为接受与分配电之用,特别适用于频繁操作的场所。技术性能符合GB 3906、DL 404并参照国际标准IEC 298,达到国内先进水平。
二、使用条件 l 海拔高度不超过2000m。 l 环境温度:-25℃ ~ +40℃,24小时内平均温度不超过+35℃。 l 水平倾斜度不大于3度。 l 地震烈度不超过8度。 l 无剧烈振动和冲击及爆炸危险场所。

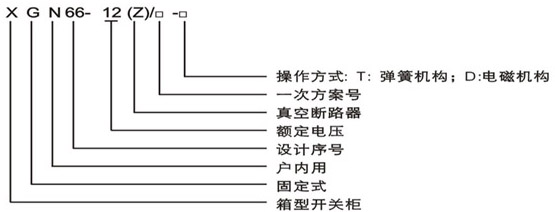

三、型号及含义
四、结构特点 l 积木式金属封闭箱型结构,各室用金属钢板隔开;柜体采用焊接而成。 l 双面维护,或采用拼装结构,单面维护。 断路器室位于柜体中(下)部,安装、调试、维护方便,可配装西门子公司3AH、3AF下及国产ZN28或ZN28E等多种型号真空断路器,并设有压力释放通道,确保人身安全。 l 采用先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修。 l 整柜防护等级IP2X。 l 设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求。 l 宽大的电缆室,使电缆头距地尺寸在750mm. l 具有可靠的接地系统。 l 门上装有观察窗,可清楚观察到柜内元件地工作状态。
五、开关柜技术参数

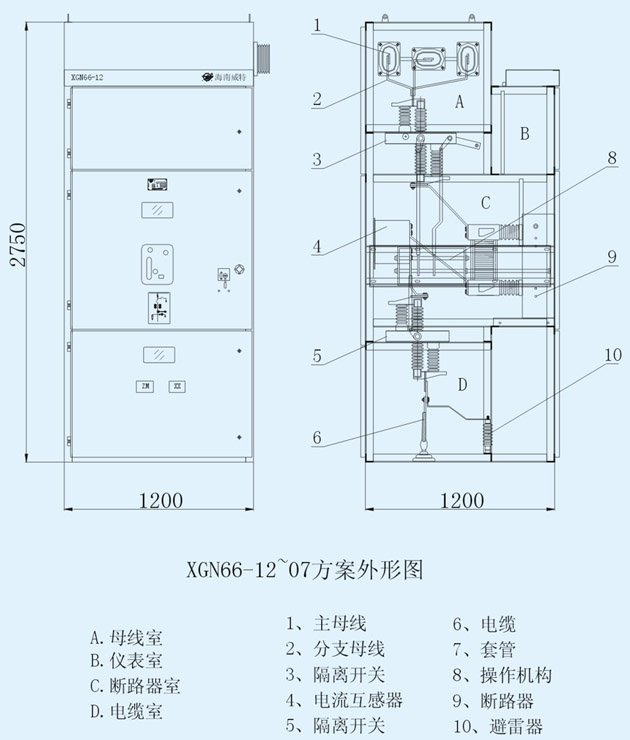

六、尺寸

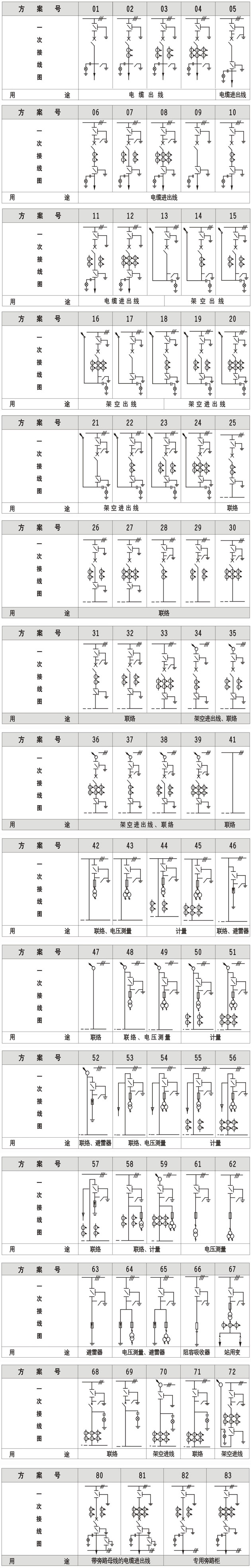

七、主回路接线方案
八、订货须知 l 订货时说明型号,规格,数量,颜色。 l 提供接线方案,元件型号,规格和要求。 l 可以按照客户的特殊要求,满足客户需要。 |
|
