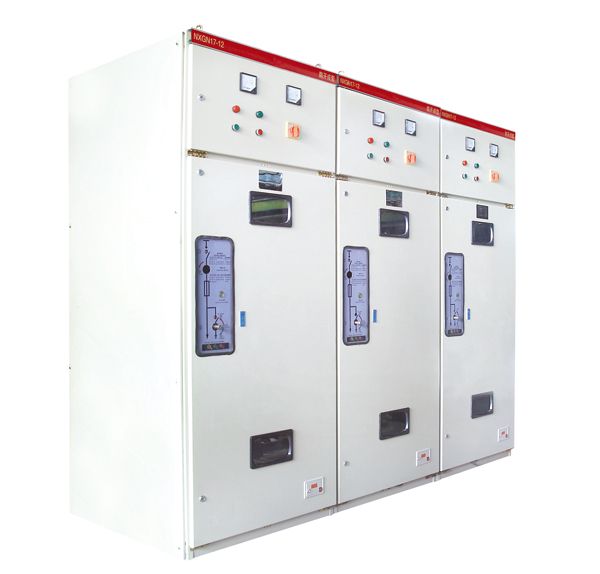

HXGN17-12户内交流环网开关柜

一、产品概述
HXGN17-12系列环网固定式交流金属封闭开关设备（简称环网柜）是三相交流额定电压12KV、额定频率50HZ的环网供配电系统和辐射式供配电系统中的开关成套设备，作为变压器、电缆、架空线等电力设备的保护、控制之用。
　　其主要开关元件采用压气式负荷开关及组合电器和真空负荷开关及组合器电器。

二、正常使用条件
　　周围空气湿度：+40oC~ -10oC
　　海拔高度：不超过1000M
　　相对湿度：日平均值不大于95%
　　　　　　　月平均值不大于90%
　　地震强度：不超过里氏8级
　　周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染、无经常性剧烈震动场所。

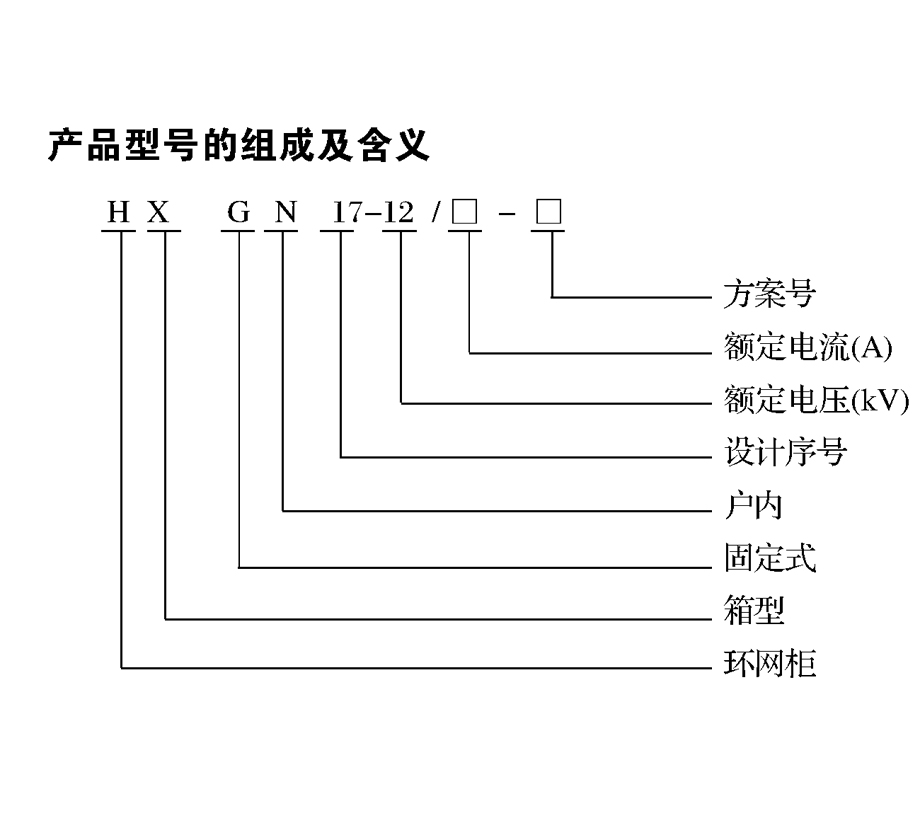

三、型号含义

四、应用领域
　　环网柜应用与城市供配电系统中10KV/0.4KV变电站这中，除了作为变压器等电力设备保护与控制之用外，还可以为变电站之间，用户之间的环网连接，提高供配电可靠性。

五、电气特性

序号	名称		单位	数据
1	额定电压/最高工作电压		KV	10/12
2	额定电流		A	630
3	主母线电流	进线柜	A	630
		出线柜		125
4	额定短时耐电流		KA	20
5	额定短路持续时间		S	4
6	额定峰值耐受电流		KA	50
7	额定短路关合电流		KA	50
8	额定有功负载开断电流		A	630
9	闭环开断电流		A	630
10	额定电缆充电电流		KA	20
11	接地开关额定短时耐受电流		KA	20
12	接地开关额定短路持续时间		S	4（2）
13	接地开关额定峰值耐受电流		KA	50
14	接地开关额定短路关合电流		KA	50
15	1min额定工频耐受电压	相间、相对地、真空负荷开关断断口	KV	42
		隔离开关断口		48
16	额定雷电冲击耐受电压	相间、相对地、真空负荷开关断断口	KV	75
		隔离开关断口		85
17	机械寿命	真空负荷开关	次	10000
		接地开关（刀）、隔离开关（刀）		2000
18	交流电流		A	3150

六、结构特性
　　HXGN17-12环网柜主要由负荷开关及其组合电器与金属柜体组装而成，根据开关电器不同安装方向，柜体有两种基本柜型；侧装柜和正装柜。
　　柜装柜占地面积小，拼柜方便简单；
　　正装柜方便维护与电缆安装。
　　环网柜柜体结构采用型材或敷铝锌钢板弯制，结构牢固，密封性好，具有IP3X外壳防护等级。
　　钢板表面经处理后采用环氧粉末喷涂工艺涂覆，美观牢固。
　　环网柜设计成上下两个完全隔离的金属间隔；母线经过穿墙套管连结，根据要求，母线室前可设有完全隔离的仪表室，专门安装二次设备。开关室主要安装一次设备以及电缆连接用，其柜门与开关实现五防机械联锁，简单可靠。
　　柜门高有观察窗，便于观察隔离断口，监视运行状态。
　　环网柜顶部装有压力释放装置，柜内有压力释放通道，内部故障时，限制事故蔓延，保证人身安全。
　　在柜体前下方设有接地线铜母线。

七、熔断器选型推荐表

名称	参数
变压器容量（KVA）	100 125 160 200 250 315 400 500 630 800 1000 1250 1600
熔断器额定电流（A）	10 16 20 20 25 31.5 40 50 63 80 100 125 125

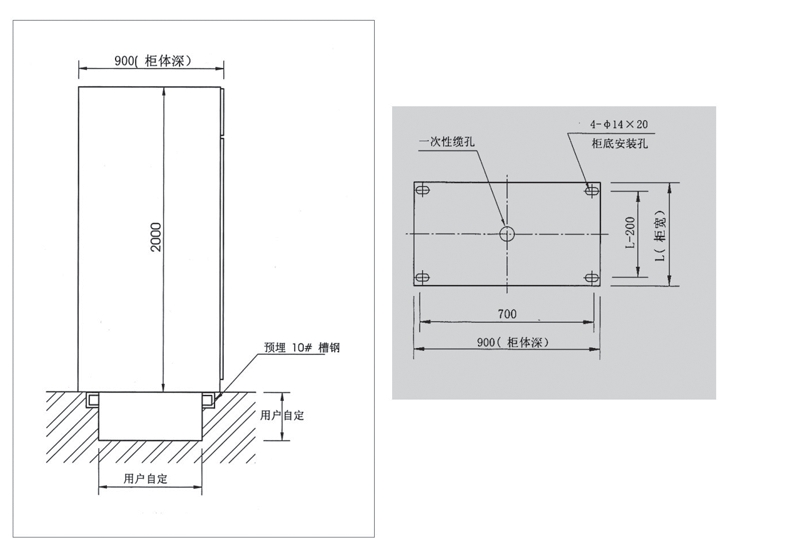

八、安装示意图

九、订货须知
　　＊环网一次线路方案及排列图、平面布置图；
　　＊环网柜内所需设备规格及数量，主母线规格；
　　＊二次原理图及端子图；
　　＊环网柜框体颜色；
　　＊其它要求：（动输方式、交货时间）
